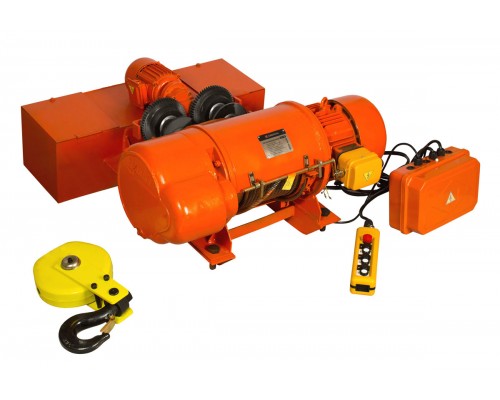

Таль электрическая канатная CDL 3,2 т × 9 м УСВ СибТаль

Электрическая канатная таль CDL 3,2 т × 9 м в исполнении УСВ предназначена для подъема грузов массой до 3,2 т и их перемещения вдоль монорельсового пути. Увеличенная до 9 м высота подъема делает модель подходящей для производственных корпусов, складов, ремонтных зон и строительных объектов, где рабочие уровни находятся на значительном расстоянии друг от друга.

Таль устанавливают на подвесную двутавровую балку или включают в состав однобалочного мостового крана. Электрические приводы подъема и передвижения помогают механизировать повторяющиеся операции, сократить объем ручного труда и организовать перемещение оборудования, узлов и материалов по заданному маршруту.

Применение тали с высотой подъема 9 м

Модель востребована в высоких производственных помещениях, на монтажных участках, в ремонтных зонах с обслуживанием оборудования на разных отметках, а также при подаче грузов на технологические площадки.

Таль может применяться для монтажа станков, перемещения металлических конструкций, подъема агрегатов при ремонте техники и подачи заготовок к рабочим постам. Для захвата груза используют стропы, траверсы и другие съемные грузозахватные приспособления.

При определении допустимой нагрузки учитывают суммарную массу груза и всей используемой оснастки. Способ строповки выбирают с учетом формы, габаритов и положения центра тяжести перемещаемого объекта.

Если требуется сравнить модель с канатными талями другой грузоподъемности и высоты подъема, соответствующее оборудование представлено в разделе «Тали электрические канатные».

Конструкция тали CDL

Подъемный механизм включает электродвигатель, редуктор, канатный барабан, стальной канат и крюковую подвеску. В состав конструкции также входят ходовая электрическая тележка, рама, противовес, суппорт вводного кабеля, распределительная коробка, щит и пульт управления.

Редуктор подъема выполнен с трехступенчатым понижением посредством косозубой передачи. Зубчатые элементы и вал шестерни изготовлены из кованой термообработанной стали. В узле применены антифрикционные подшипники, а корпус изготовлен из чугуна.

Редуктор находится вне барабана и соединяется с несущим корпусом фланцевым соединением. Такое расположение обеспечивает доступ к механизму во время осмотра, монтажа и демонтажа.

Канатный барабан изготовлен из чугуна. Передача вращающего момента от двигателя выполняется через гибкую кулачковую муфту, воспринимающую возникающую при пуске буферную нагрузку. Канатоукладчик направляет канат при навивке и приводит в действие ограничитель хода.

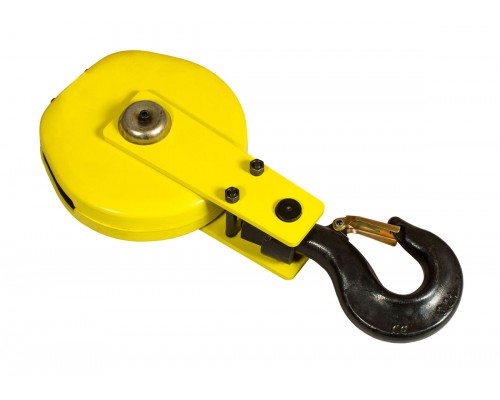

Крюковая подвеска состоит из грузового крюка, траверсы, щек и канатных блоков. Блоки установлены в подшипниковых опорах, а крюк может поворачиваться в горизонтальной плоскости, облегчая присоединение строповочной оснастки.

Передвижение и требования к двутавровой балке

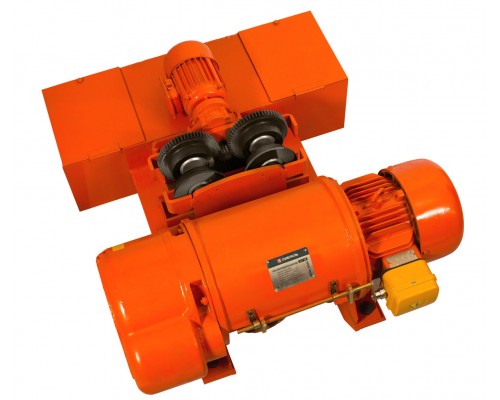

Ходовой механизм представляет собой электрическую тележку. Ее боковые панели изготовлены из стального листа, а зубчатые передачи размещены в чугунном корпусе. Положение ходовых колес регулируют в соответствии с шириной полки монорельсовой балки.

Для CDL 3,2 т × 9 м предусмотрен профиль 20а–32с с шириной полки 100–134 мм. Использовать тележку на балке меньшего профиля либо на пути с радиусом закругления менее 2,5 м нельзя.

Монорельсовый путь должен быть рассчитан на нагрузки, установлен строго горизонтально и свободен от препятствий для движения тали. На поверхностях катания не должно быть краски, масла, наледи и загрязнений, ухудшающих сцепление ходовых колес с балкой. На концах пути устанавливают обрезиненные упоры.

До монтажа необходимо проверить расстояния до строительных конструкций и расположенного в рабочей зоне оборудования. Монтаж, регулировку тележки и электрическое подключение выполняет квалифицированный персонал или специализированная организация.

Пульт управления и защитные устройства

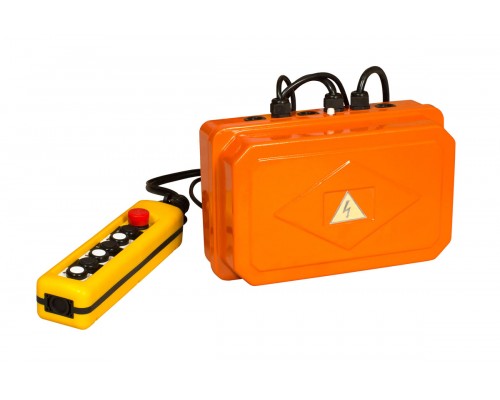

Подъем, опускание и перемещение тали выполняются с проводного пульта управления. Двигатели подъема и передвижения совмещены с конусными тормозами. При отключении питания или снижении напряжения торможение происходит за счет аксиального смещения ротора под воздействием пружины.

Для ограничения перемещения крюковой подвески предусмотрен концевой выключатель. При достижении крайнего положения он отключает питание двигателя подъема. Ограничитель выполняет защитную функцию и не должен использоваться вместо обычной остановки механизма в каждом рабочем цикле.

Подготовка к эксплуатации и техническое обслуживание

Перед первым запуском проверяют правильность подключения фаз, направление движения крюка, работу концевого выключателя, тормозов и органов управления. Таль необходимо подключить к защитному заземлению и соответствующему автомату защиты.

Для редуктора подъема тали грузоподъемностью 3,2 т паспортом установлен объем масла 1,65 л. Перед вводом оборудования в эксплуатацию необходимо залить масло в редуктор согласно схеме смазки, так как с завода таль поставляется без смазки.

Ограничения и правила безопасности

Допустимая температура эксплуатации составляет от −20 до +40 °C, относительная влажность — не более 85%. При установке на открытом воздухе таль необходимо защитить навесом от осадков и прямых солнечных лучей.

Оборудование нельзя использовать во взрывоопасной среде, при воздействии агрессивных газов, а также для подъема и транспортирования жидких металлов, ядовитых и горючих веществ.

В процессе работы необходимо:

• не превышать номинальную грузоподъемность 3,2 т;
• учитывать массу стропов, траверс, захватов и другой оснастки;
• не допускать бокового подтягивания груза и косого натяжения каната;
• не поднимать и не перемещать груз над людьми;
• не оставлять груз в поднятом положении без контроля;
• до начала смены проверять состояние каната, крюка, тормозов и ограничителя хода;
• своевременно очищать и осматривать монорельсовый путь;
• выполнять обслуживание и смазку в соответствии с паспортом.

Документация и подтверждение соответствия

К оборудованию прилагается паспорт со сведениями о назначении, технических параметрах, устройстве, монтаже, эксплуатации, обслуживании и требованиях безопасности.

Таль соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Перед началом эксплуатации ответственному персоналу необходимо ознакомиться с паспортом и проверить маркировку, комплектность и соответствие оборудования условиям объекта. Альтернативные типы подъемных механизмов можно посмотреть в категории «Тали электрические».

Подбор оборудования и сервисная поддержка

Таль CDL 3,2 т × 9 м подходит промышленным предприятиям, ремонтным подразделениям, складам, строительным и монтажным организациям. При подборе специалисты помогут учесть высоту помещения, параметры балки, конфигурацию пути, массу грузов и применяемой оснастки.

Условия поставки, гарантии и сервисного обслуживания согласовываются при оформлении заказа. Стропы, захваты, траверсы и другое оснащение для организации подъемных работ представлены в каталоге «Грузоподъемное оборудование».
